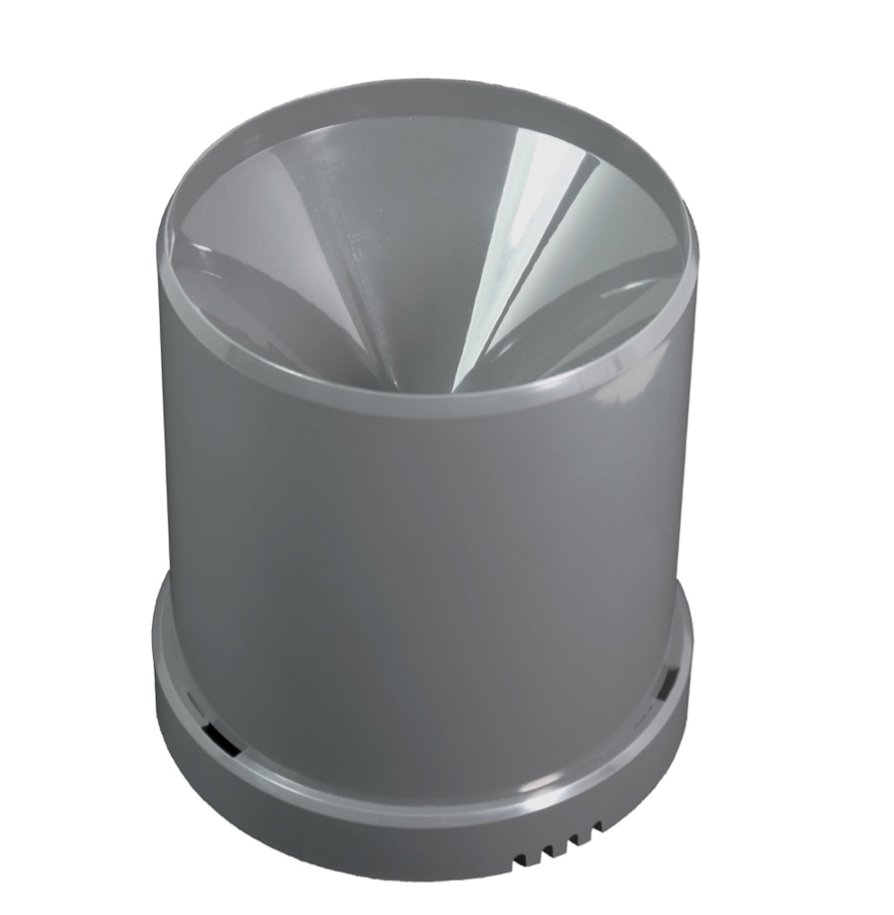

WLAN Regenmengensensor

SKU: RANWIE01
Version: 1.1.0

Produktbeschreibung

Dieser Regensensor misst mittels einer Kippwippe die Regenmenge am Ort des Sensors in Milliliter und überträgt die Menge innerhalb eines 15 Minuten-Intervalls mit einer Genauigkeit von 0,5 mm Wassersäule und zusätzlich die Temperatur. Bei Starkregen über 15 l/h wird zeitnah Starkregenalarm ausgelöst. Sowohl der Starkregenschwellwert als auch das Mess-Intervall sind konfigurierbar.

Das Gerät kommuniziert per WLAN, entweder an die Aqua-Scope Cloud und damit an eine App auf ihrem Mobiltelefon bzw. PC oder per MQTT an einen Server Ihrer Wahl oder als JSON-Objekt an ein Smart Home Gateway.

Der Sensor wird mit zwei AAA-Batterien betrieben. Die mitgelieferten VARTA-Batterien ermöglichen eine Laufzeit von ca. 2 Jahren. Ein niedriger Batteriestand wird per Funk gemeldet und ermöglicht das Austauschen der Batterien bevor das Gerät abschaltet.

Aufstellung und Montage

Öffnen Sie den Sensor durch Drehen der Haube (entgegen dem Uhrzeiger) gegen die Basis des Sensors. Entnehmen Sie den Elektronikblock, der an beiden Seiten durch einen kleinen Klipp befestigt ist (Figur 1 und 2). Auf der Innenseite des Elektronikblocks finden sich das Batteriefach, der Einzeltaster sowie die rot/grüne LED direkt neben dem Taster.

Wählen Sie einen geeigneten Standort für den Regenmengensensor aus, der freie Sicht auf den Himmel bietet, wo keine Hindernisse die Niederschlagsmessung beeinträchtigen und der über hinreichend WLAN-Abdeckung verfügt. Letzteres können Sie leicht mit Ihrem Mobiltelefon testen. Befestigen Sie den Sensor stabil auf einer erhöhten Fläche, z. B. einem Mast oder einer Wand. Stellen Sie sicher, dass der Sensor waagerecht ausgerichtet ist, um genaue Messungen zu gewährleisten. Das Schauglas am Boden der Basis hilft Ihnen dabei.

Verbindung zum WLAN – Netz

Nachdem die beiden Batterien eingelegt wurden oder die externe Stromversorgung angeschlossen ist, blinkt die LED im Taster rot/grün und zeigt damit den Auslieferungszustand an.

Sie können den Sensor nur im Auslieferungszustand mit einem WLAN Ihrer Wahl verbinden. Der Auslieferungszustand kann immer wieder hergestellt werden, indem beim Einlegen der Batterien bzw. Anstecken des Netzteiles auf den ersten Sound des Beepers gewartet und danach der Taster gedrückt und für 4 Sekunden gehalten wird (viermal rotes Blinken hilft beim Zählen). Wenn die LED dreimal kurz rot aufleuchtet, bitte die Taste loslassen.

Im Auslieferungszustand sind bei Batteriebetrieb genau 120 Sekunden Zeit, um das Gerät mit WLAN zu verbinden. Danach geht der Sensor in den Schlafzustand, um die Batterie zu schonen. Sie können das Gerät in diesem Zustand immer wieder durch einen Tastendruck aufwecken und die LEDs werden wiederum 120 Sekunden rot/grün blinken und die Bereitschaft zur Einbindung ins WLAN anzeigen. Im Netzbetrieb bleibt der Auslieferungszustand – angezeigt durch rot/grünes Blinken – dauerhalt erhalten.

Für die Kommunikation über WLAN stehen drei verschiedene Wege zur Verfügung:

  1. Bequem über die Aqua-Scope App: Bitte lesen Sie die Beschreibung über die Installation und Benutzung der App im Abschnitt „Nutzung des Gerätes“ oder direkt in der App. Über die einzelnen Funktionen der App existiert keine separates Handbuch.
  2. Über den eingebauten Webserver: Im werkseitigen Zustand fungiert das Gerät als offener WLAN-Zugriffspunkt mit der SSID 'Scope'. Sie müssen das Mobilgerät oder den PC mit dieser SSID verbinden und in einem Webbrowser die Seite http://192.168.4.1 öffnen. Jetzt wird die SSID und der WPA-Schlüssel des Home-WLANs eingeben. Wenn Sie Ihr Gerät später über die Aqua-Scope App steuern wollen, dann müssen Sie über einen Aqua-Scope Account verfügen und diese Email-Adresse mit angeben, damit das Gerät Ihrem Account zugeordnet werden kann. Unter „Advanced Options“ können weitere Einstellungen zu Kommunikationsoptionen des Gerätes getroffen werden (MQTT, JSON, Bluetooth, lokaler Webserver). Im Handbuch „Aqua-Scope Developers Manual“ gibt es weitere Informationen dazu. Die Taste 'Speichern' speichert und aktiviert die Werte. Wenn diese korrekt waren, hört das rote/grüne Blinken auf. Andernfalls muss der Vorgang mit der richtigen SSID und dem richtigen WPA-Schlüssel wiederholt werden.

  3. Über Bluetooth: Im werksseitigen Zustand ist die Bluetooth-Schnittstelle am Gerät aktiv und kann zur Erstkonfiguration genutzt werden. Dies ist über alle Seriellen Bluetooth Applikationen möglich. Noch bequemer geht es allerdings über einen PC/ ein Android-Mobiltelefon mit Bluetooth-Funktionen. Sie öffnen im Chrome-Browser die Webseite https://ble.aqua-scope.com, verbinden sich mit dem Bluetooth Gerät ‚AQS-XXXXXX‘ (XX ist die ID des Gerätes) und geben über das Formular der Webseite SSID und WPA-Schlüssel ein. Nähere Informationen dazu gibt es ebenfalls im „Aqua-Scope Developers Manual“.

Betrieb des Gerätes

Fernzugriff

Wenn der Monitor mit dem lokalen WLAN verbunden ist, können seine Funktionen über verschiedene Kommunikationswege (auch parallel) genutzt werden:

  1. Mobile Phone App: Sie finden die Aqua-Scope App nicht im App-Store ihres Mobiltelefons. Wir verwenden eine sogenannte PWA App (Progressive Web App, mehr unter wikipedia.org/wiki/Progressive_web_app). Dazu öffnen Sie im Systembrowser (Chrome@Android oder Safari@IOS) die Website https://app.aqua-scope.com. Sie können damit im normalen Browser fast alle Funktionen der App benutzen. Android bietet nach kurzer Zeit an, die App als echte App auf dem Gerät zu installieren. Unter IOS muss ein Short-Cut der Website auf den Desktop gesetzt werden, um Push-Nachrichten zu empfangen, wenn dies erlaubt wird.
  2. MQTT-Server: Wenn entsprechend konfiguriert, werden der Status Informationen des Sensors auf den konfigurierten MQTT-Server gesendet. Der MQTT-Dienst muss aktiviert sein und Ihr eigener MQTT Server/Port/Login muss im Gerät hinterlegt sein. Nähere Informationen dazu finden sich im Aqua-Scope Developers Manual.
  3. Eigener Webdienst: Die meisten Smart Home Gateways ermöglichen über Plugins die Entgegennahme und Darstellung von Sensordaten. Nähere Informationen dazu finden sich im Aqua-Scope Developers Manual.

Sensordaten

Der Sensor misst den Regen in Millimeter Wassersäule aller 15 Minuten. Wenn Regen gefallen ist, wird die Regenmenge per WLAN gemeldet. Ansonsten wird nur aller 6 Stunden eine Statusmeldung mit Regenmenge=0 sowie weiterer Daten gemeldet. Erkennt der Sensor Starkregen (Niederschlag > 25 Liter /Stunde) so wird sofort eine Alarmmeldung abgesendet. Fällt die Niederschlagsmenge unter den Grenzwert für Starkregen, wird dies ebenfalls gemeldet.

Device Specific Alarms and Parameters

If you want to use the device within a machine-2-machine environment (MQTT, JSON Web Services) the Aqua-Scope Developers Manual will provide you with all the required information that apply to all Aqua_Scope devices. Here you find the missing device-specific information complementing the description within the Aqua-Scope Developers Manual.

Configuration Parameters

The device has a set of configuration parameters that can be changed using downstram commands. Details on the format are available in the ‘Aqua-Scope Developer Manual’. Beside the general configuration commands mentioned in the developer manual (1,3,11,16,19,27,28,29,30,31) the following device-specific configuration parameters are available:

Alarm Types

The following device-specific alarm types are supported by this device (For the general format of alarm message and general alarm types please refer to the ‘Aqua-Scope Developer manual’):

Lieferumfang

Technische Daten

Technische Unterstützung und Kontaktinformation

Sollten bei Ihnen Probleme mit diesem Produkt auftreten, dann geben Sie uns bitte die Gelegenheit, das Problem mit Ihnen gemeinsam zu lösen, bevor Sie das Produkt wieder an uns oder Ihren Händler zurücksenden. Sie können uns immer gern über die Mailadresse support@aqua-scope.com oder unsere Telefonnummern erreichen. Der Inhalt dieses Handbuches wurde mit der notwendigen Sorgfalt erstellt. Trotzdem können wie immer im Leben Fehler auftreten, für die wir uns schon einmal entschuldigen. Wir bitten Sie, uns Fehler im Handbuch per Mail mitzuteilen, so dass wir diese umgehend korrigieren können. Der Inhalt des Handbuches ist urheberrechtlich geschützt. Eine Nutzung der Inhalte zur Unterstützung der Produktnutzung wird von uns sehr positiv gesehen, bedarf aber trotzdem der schriftlichen Genehmigung durch die Firma Aqua-Scope. Bitte senden Sie uns dazu eine einfache Mail an info@aqua-scope.com.

Konformitätserklärung

Hiermit erklärt Aqua-Scope, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Die vollständige Konformitätserklärung kann unter folgender Adresse heruntergeladen werden: www.aqua-scope.com/ce. Fragen zur Konformitätserklärung sind an folgende Adresse zu richten: Aqua-Scope Technology OÜ, Sakala 7-2, 10141 Tallinn, Republic of Estonia

Radioemissionen des Gerätes:

Български С настоящото Aqua-Scope Technology OÜ декларира, че този тип радиосъоръжение RANWIE01 е в съответств ие с Директива 2014/53/ЕС. Цялостният текст на ЕС декларацията за съответствие може да се намери н а следния интернет адрес: www.aqua-scope.com/ce.

Čeština Tímto Aqua-Scope Technology OÜ prohlašuje, že typ rádiového zařízení RANWIE01 je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.aqua-scope.com/ce.

Dansk Hermed erklærer Aqua-Scope Technology OÜ, at radioudstyrstypen RANWIE01 er i overensstemmelse med direktiv 2014/53/EU. EUoverensstemmelseserklæringens fulde tekst kan findes p følgende internetadresse: www.aqua-scope.com/ce.

Deutsch Hiermit erklärt Aqua-Scope Technology OÜ, dass der Funkanlagentyp RANWIE01 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.aqua-scope.com/ce.

Eesti Käesolevaga deklareerib Aqua-Scope Technology OÜ, et kesolev raadioseadme tp RANWIE01 vastab direktiivi 2014/53/EL nuetele. ELi vastavusdeklaratsiooni tielik tekst on kttesaadav jrgmisel internetiaadressil: www.aqua-scope.com/ce

English Hereby, Aqua-Scope Technology OÜ declares that the radio equipment type RANWIE01 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.aqua-scope.com/ce

Español Por la presente, Aqua-Scope Technology OÜ declara que el tipo de equipo radioeléctrico RANWIE01 es conforme con la Directiva 2014/53/UE. El texto completo de la declaracin UE de conformidad está disponible en la direccin Internet siguiente: www.aqua-scope.com/ce

Ελληνικά Με την παρούσα ο/η Aqua-Scope Technology OÜ, δηλώνει ότι ο ραδιοεξοπλισμός RANWIE01 πληροί την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρ φωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: www.aqua-scope.com/ce

Français Le soussigné, Aqua-Scope Technology OÜ, déclare que l'équipement radioélectrique du type RANWIE01 est conforme la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible l'adresse internet suivante: www.aqua-scope.com/ce

Hrvatski Aqua-Scope Technology OÜ ovime izjavljuje da je radijska oprema tipa RANWIE01 u skladu s Direktivom 2014/53/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: www.aqua-scope.com/ce

Italiano Il fabbricante, Aqua-Scope Technology OÜ, dichiara che il tipo di apparecchiatura radio RANWIE01 conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformit UE disponibile al seguente indirizzo Internet: www.aqua-scope.com/ce

Latviešu Ar šo Aqua-Scope Technology OÜ deklarē, ka radioiekārta RANWIE01 atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta v ietnē: www.aqua-scope.com/ce Lietuvių Aš, Aqua-Scope Technology OÜ, patvirtinu, kad radijo įrenginių tipas RANWIE01 atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo internet adresu: www.aqua-scope.com/ce

Magyar Aqua-Scope Technology OÜ igazolja, hogy a RANWIE01 típus rádiberendezés megfelel a 2014/53/EU irányelvnek. Az EUmegfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: www.aqua-scope.com/ce

Malti B'dan, Aqua-Scope Technology OÜ, niddikjara li dan it-tip ta' tagħmir tar-radju RANWIE01 huwa konformi madDirettiva 2014/53/UE. It-test kollu tad-dikjarazzjoni ta' konformit tal-UE huwa disponibbli f'dan l-indirizz talInternet li ġej: www.aqua-scope.com/ce

Nederlands Hierbij verklaar ik, Aqua-Scope Technology OÜ, dat het type radioapparatuur RANWIE01 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EUconformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.aqua-scope.com/ce

Polski Aqua-Scope Technology OÜ niniejszym oświadcza, że typ urządzenia radiowego RANWIE01 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodnośc I UE jest dostępny pod następującym adre sem internetowym: www.aqua-scope.com/ce

Português O(a) abaixo assinado(a) Aqua-Scope Technology OÜ declara que o presente tipo de equipamento de rádio RANWIE01 está em conformidade com a Diretiva 2014/53/UE. O texto integral da declarao de conformidade está disponível no seguinte endereo de Internet: www.aqua-scope.com/ce

Română Prin prezenta Aqua-Scope Technology OÜ declară că tipul de echipamente RANWIE01 este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: www.aqua-scope.com/ce

Slovensko Aqua-Scope Technology OÜ potrjuje, da je tip radijske opreme RANWIE01 skladen z irektivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.aqua-scope.com/ce

Slovensky Aqua-Scope Technology OÜ týmto vyhlasuje, že rádiové zariadenie typu RANWIE01 je v slade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: www.aqua-scope.com/ce

Soumi Aqua-Scope Technology OÜ vakuuttaa, että radiolaitetyyppi RANWIE01 on direktiivin 2014/53/EU mukainen. EUvaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: www.aqua-scope.com/ce

Svenska Härmed försäkrar Aqua-Scope Technology OÜ att denna typ av radioutrustning RANWIE01 verensstmmer med direktiv 2014/53/EU. Den fullständiga texten till EUförsäkran om verensstämmelse finns på följande webbadress: www.aqua-scope.com/ce

Entsorgungsrichtlinien

Elektronische Geräte dürfen nicht in den Hausmüll geworfen werden, sondern müssen gesondert entsorgt werden. Bitte informieren Sie sich über die bei Ihnen lokal geltenden gesetzlichen Regelungen und das Ihnen zur Verfügung stehende Entsorgungssystem. Durch die Entsorgung elektronischer Geräte auf Müllhalden oder Deponien können gefährliche Substanzen in das Grundwasser und darüber in Nahrungsmittel gelangen und damit letztendlich Ihre Gesundheit gefährden.
